伸缩机开机前的准备

伸缩机开机前的准备

1.查电源电压为三相五线制,AC380V50Hz,无缺相,相序正确,容量为 32A

2.控制电源为 DC 24V 安全电压。

3.确认伸缩皮带机上无不安全情况(对设备和人体)存在。

4.根据电机铭牌设定断路器和变频器的过载电流值。

5.确认控制柜和操作盒上的紧急停止开关操作头处于旋出位置,红色急停指示灯“不亮”时,为急停被压下。检查确认后,方能进行下述操作。 6.旋转控制柜左侧 QS0 为 ON 位置,接通主电源。

7.合上控制柜内断路器 QF01,接通控制电源,柜上绿色 DC 电源指示灯 HL01

8.合上控制柜内断路器 QF1,接通伸缩电机电源;合上控制柜内断路器 QF2,接通皮带输送机电源,合上控制柜内断路器 QF3,接通液压升降装置电源,

9.设置变频器参数: (祥细参数见变频器使用说明书)

参数号

参数内容

设备出厂设置

说 明

三菱变频器时参数号


扩展功能显示选择


显示扩展功能


上限频率


*的输出频率限定


下限频率PPP


*输出频率限定


加速时间


变频器从*到*频率所用的时间


减速时间


变频器从*到*频率所用的时间

注:*使用时,需进行上述操作;以后: 开机时,只需旋转控制柜 QS0 转换开关为 ON 位置,接通主电源; 关机时,只需旋转控制柜 QS0 转换开关为 OFF 位置,关断主电源。

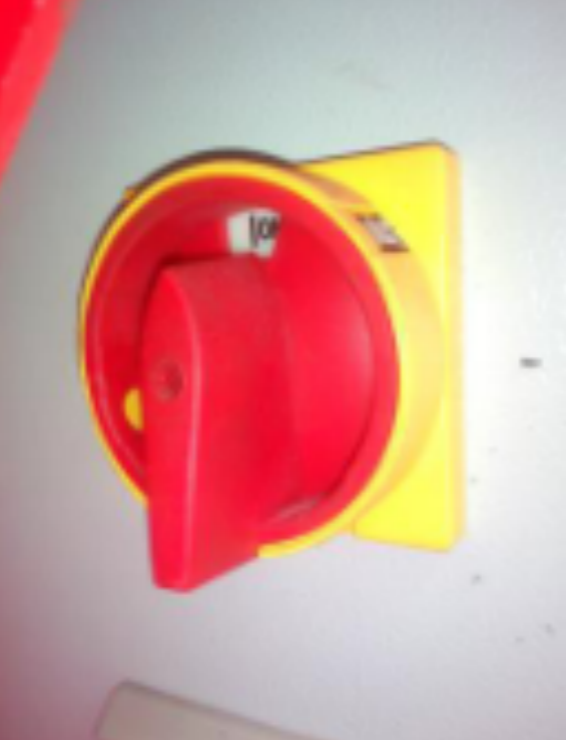

QS0 转换开关
